Швелер є одним з базових елементів у сучасному будівництві та промисловості. Його характерна П-подібна форма забезпечує високу міцність та стійкість до значних навантажень. Саме ця особливість конструкції робить його незамінним для створення надійних каркасів, перекриттів, ферм та інших відповідальних елементів. Універсальність профілю дозволяє застосовувати його в широкому спектрі проєктів: від зведення будівель до машинобудування.
Конструкція та призначення швелера
Швелер — це металевий профіль, що складається з центральної стінки та двох паралельних полиць, розташованих по один бік від стінки. Така геометрія ефективно протидіє згинальним та осьовим навантаженням, що робить цей виріб затребуваним у несучих конструкціях, зокрема у виробах, представлених на https://kt-stal.com.ua/catalog/shveller-polosa-kvadrat-list-gk. Швелер добре працює на згин і витримує значні вертикальні навантаження, забезпечуючи жорсткість і стійкість всієї системи.
Ключові параметри виробу, такі як висота стінки, ширина та товщина полиць, а також радіуси заокруглень, чітко регламентуються державними стандартами (наприклад, ДСТУ 3436-96). Це гарантує відповідність заявленим характеристикам міцності. Навантаження в конструкції розподіляється між основними елементами профілю.
Ключові елементи, на які розподіляється навантаження:
- Центральна стінка. Приймає на себе основне вертикальне навантаження.
- Верхня та нижня полиці. Забезпечують жорсткість конструкції та опір на згин.
- Внутрішні грані полиць. Їх форма, яка може бути з ухилом або паралельною, впливає на розподіл напруги та зручність монтажу.
Способи виробництва: гарячекатаний та гнутий швелер
Існують дві основні технології виготовлення швелерів, які визначають їхні властивості та сфери застосування. Гарячекатаний швелер виробляється шляхом прокатки нагрітої сталевої заготовки на спеціальних станах. Цей метод створює монолітний виріб із чіткими зовнішніми кутами та високою міцністю, що робить його ідеальним для несучих конструкцій з великими навантаженнями.
Гнутий швелер виготовляється на профілезгинальних верстатах зі сталевої смуги (штрипса) методом холодного згинання. Такі вироби легші, мають заокруглені зовнішні кути та однакову товщину по всьому перерізу, що робить їх оптимальним рішенням для легких конструкцій, де вага має значення.
Порівняння гарячекатаного та гнутого швелерів:
- Міцність. Вища у гарячекатаного, оскільки його структура є монолітною і полиці зазвичай товщі за стінку.
- Вага. Менша у гнутого, що дозволяє зменшити загальну масу конструкції.
- Зовнішній вигляд. Гарячекатаний має чіткі, прямі зовнішні кути, тоді як у гнутого вони заокруглені.
- Точність розмірів. Як правило, вища у гнутого профілю, оскільки технологія холодного згинання забезпечує менші допуски.
- Сфера застосування. Гарячекатаний використовується для мостів, колон, перекриттів; гнутий — для легких каркасів, перегородок, оздоблювальних робіт.
Вибір між гарячекатаним і гнутим швелером залежить від конкретних проєктних вимог. Якщо пріоритетом є максимальна несуча здатність, перевагу віддають гарячекатаному. Якщо ж важливі легкість, точність та економічність для конструкцій з невисоким навантаженням, кращим вибором стане гнутий профіль.
Маркування та класифікація: як розшифрувати позначення
Система маркування швелерів дозволяє інженерам та будівельникам швидко ідентифікувати основні параметри профілю. Число у маркуванні, наприклад, «16П» або «20У», вказує на висоту стінки швелера в сантиметрах. Це один з ключових показників, що визначає його несучу здатність. Літерні індекси, що йдуть після числа, позначають серію профілю та особливості його конструкції, які впливають на міцність, вагу та спосіб монтажу.
Окрім серії, швелери класифікують за точністю прокатки, що позначається літерами: А (висока), Б (підвищена) та В (звичайна). Цей параметр визначає допустимі відхилення від номінальних розмірів і є важливим для конструкцій, де потрібна висока точність з’єднань.
Основні серії швелерів згідно з ДСТУ:
- У. Класична серія з ухилом внутрішніх граней полиць, який зазвичай становить від 4% до 10%.
- П. Профіль з паралельними гранями полиць, що значно спрощує болтові з’єднання та монтаж конструкцій.
- Е. Економічна серія з паралельними гранями, яка має меншу товщину стінки та полиць, що знижує вагу виробу.
- Л. Легка серія з паралельними гранями, призначена для використання в конструкціях з низькими навантаженнями.
- С. Спеціальна серія, яка виробляється для специфічних галузей, наприклад, для вагонобудування чи автомобільної промисловості.
З якої сталі виготовляють швелери
Експлуатаційні характеристики швелера — міцність, довговічність, стійкість до деформацій — безпосередньо залежать від марки сталі, з якої він виготовлений. Для більшості стандартних будівельних завдань використовуються вуглецеві сталі звичайної якості, наприклад, Ст3пс/сп. Вони добре зварюються та мають достатню міцність для зведення каркасів, перекриттів та інших елементів, що не піддаються екстремальним навантаженням. Для конструкцій, які будуть експлуатуватися в суворих кліматичних умовах (низькі температури) або зазнавати підвищених динамічних навантажень, застосовують низьколеговані сталі, зокрема 09Г2С. Ця марка сталі відрізняється підвищеною міцністю, морозостійкістю та стійкістю до крихкого руйнування.
Правильний вибір марки сталі є критично важливим для забезпечення безпеки та довговічності конструкції. Саме від нього залежить, як швелер буде протистояти корозії, вібраціям, динамічним навантаженням та перепадам температур протягом усього терміну експлуатації.
Основні сфери застосування швелера
Швелер є одним з найбільш універсальних видів металопрокату, завдяки чому він знайшов застосування у багатьох галузях промисловості та будівництва. Його здатність ефективно витримувати вертикальні та згинальні навантаження робить його незамінним елементом у створенні міцних та надійних конструкцій.
Найбільш масштабна сфера його використання — це будівництво. Тут швелери застосовують для зведення металевих каркасів промислових і цивільних будівель, створення міжповерхових перекриттів, армування залізобетонних конструкцій, а також у будівництві мостів, естакад та інших інженерних споруд. Вони слугують основою для колон, ферм, балок та прогонів, забезпечуючи жорсткість і стійкість об’єктів.
У машинобудуванні та вагонобудуванні швелери використовуються для виготовлення рам важкої техніки, вантажних автомобілів, вагонів та напівпричепів. Їхня міцність дозволяє створювати надійні несучі елементи, здатні витримувати високі динамічні навантаження. Також швелер застосовується у виробництві верстатів, складських стелажів, рекламних щитів та інших металоконструкцій, де потрібне поєднання міцності та відносно невеликої ваги.
Конкретні приклади застосування:
- Створення колон. та опор у каркасному будівництві.
- Армування стін., фундаментів та залізобетонних перекриттів.
- Виготовлення каркасів. для промислового обладнання, верстатів та конвеєрних систем.
- Будівництво ферм. для дахів, ангарів та павільйонів.
- Зведення пандусів., пожежних сходів, огороджувальних конструкцій та каркасів для воріт.
Практичне використання у будівництві та інженерії

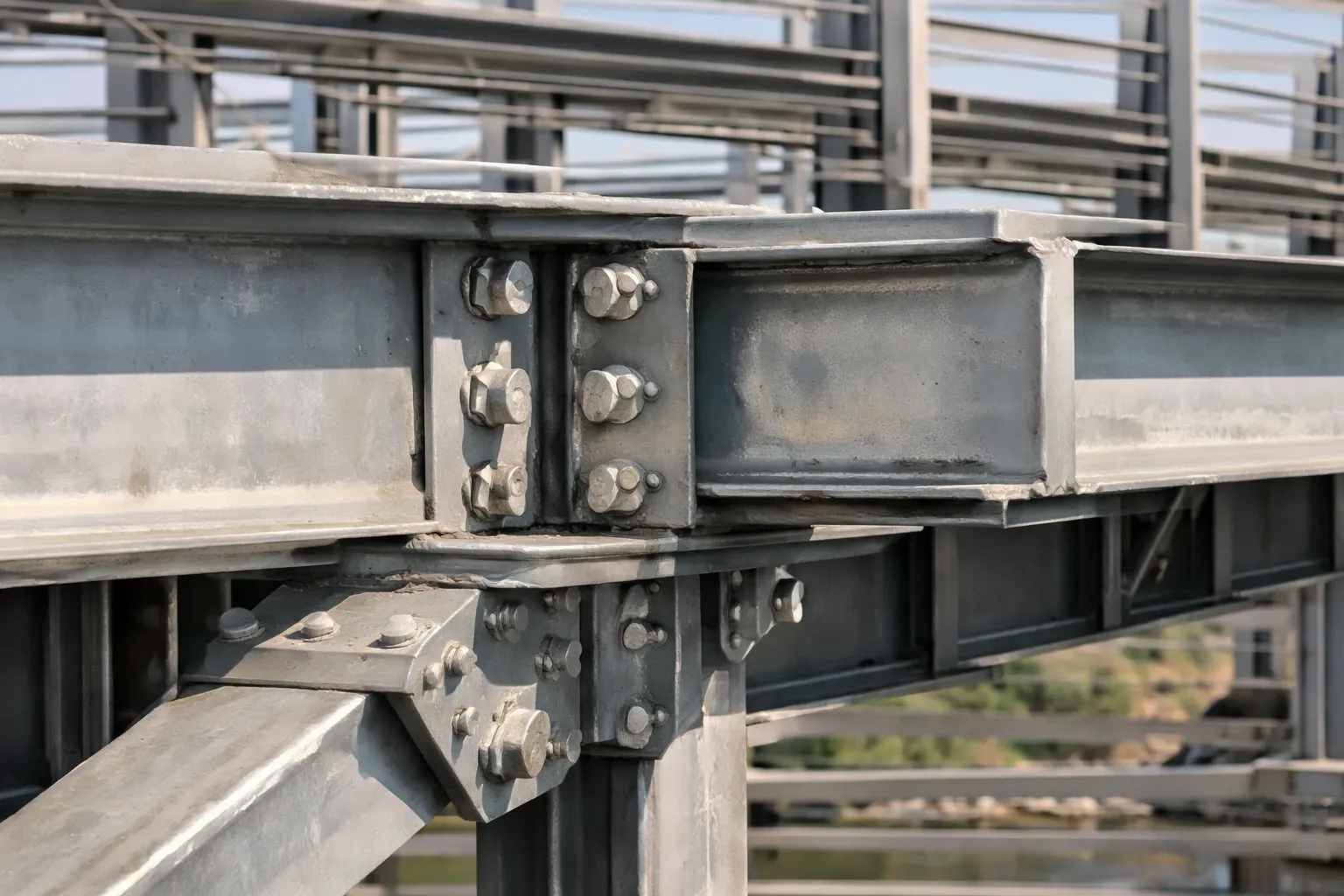

У будівництві швелер найчастіше виступає в ролі несучої балки, яка приймає на себе основне навантаження та рівномірно розподіляє його на інші елементи конструкції. Наприклад, при зведенні міжповерхових перекриттів його укладають на стіни або колони, створюючи надійну основу для підлоги наступного поверху. У кроквяних системах дахів швелер служить міцною альтернативою дерев’яним балкам, особливо на об’єктах з великими прольотами, де потрібна підвищена міцність та стійкість до гниття.
Крім очевидних несучих функцій, швелер має і менш помітне, але важливе застосування. Його часто використовують як напрямну для відкатних воріт: завдяки своїй жорсткості він забезпечує плавний рух стулки та запобігає її деформації з часом. У приватному будівництві з нього виготовляють міцні каркаси для сходів, пандусів та навісів.
В інженерних комунікаціях швелери часто слугують опорами для прокладання трубопроводів, кабельних трас та систем вентиляції. Вони дозволяють надійно зафіксувати комунікації на потрібній висоті, захищаючи їх від провисання, вібрацій та механічних пошкоджень.
Підбір швелера під конкретне завдання
Ефективність швелера як конструкційного елемента повністю залежить від усвідомленого вибору. Недостатньо орієнтуватися лише на його номер (висоту); необхідно враховувати серію, товщину металу та марку сталі. Саме поєднання цих характеристик визначає його здатність витримувати конкретні навантаження та протистояти умовам експлуатації. Відтак, універсальність профілю розкривається лише за умови, що його технічні параметри відповідають інженерним розрахункам та вимогам конкретного проєкту.
