Швидкий доступ до гарячої води є базовою потребою комфортного побуту, проте встановлення громіздких накопичувальних баків не завжди можливе через обмежену площу приміщення або особливості інтер’єру. Компактний проточний водонагрівач стає ідеальним альтернативним рішенням, яке забезпечує миттєве нагрівання рідини безпосередньо під час її руху крізь прилад. Для тривалої та стабільної роботи такої техніки в побутових умовах украй важливо чітко розуміти технічні нюанси її монтажу. Правильна інтеграція системи гарантує безпечне, безперебійне функціонування та захищає оселю від аварійних ситуацій.
Ключові відмінності між безнапірними та напірними пристроями
Сучасні проточні водонагрівачі розподіляють на дві великі категорії за принципом їхньої роботи та інтеграції у систему водопостачання. Напірні моделі монтуються безпосередньо у водопровідний стояк, перебувають під постійним тиском мережі та здатні повноцінно обслуговувати кілька точок водорозбору одночасно, наприклад, забезпечувати гарячою водою кухню та ванну кімнату. Безнапірні прилади розраховані на роботу лише з однією точкою, вони функціонують під низьким внутрішнім тиском і обов’язково комплектуються власною спеціальною лійкою або виливом, які не чинять супротиву вихідному потоку рідини.
| Параметри порівняння | Напірні водонагрівачі | Безнапірні водонагрівачі |
|---|---|---|
| Робочий тиск (бар) | Від 2 до 10 | Від 0.3 до 2 |
| Потужність (кВт) | Від 4.5 до 30 | Від 2 до 8 |
| Кількість підключених змішувачів | Два і більше | Тільки один |
Вибір конкретного типу пристрою визначає складність подальших монтажних робіт і схему підведення комунікацій.
Розрахунок потужності приладу та вимоги до електромережі
Ефективність і продуктивність проточного нагрівача напряму залежать від кількості його кіловат, що зумовлює суворі вимоги до електричної інфраструктури помешкання. Невеликий кухонний кран-водонагрівач зазвичай має потужність 3 — 5 кВт, чого цілком достатньо для комфортного миття посуду або рук. Оптимальні душові варіанти потребують значно більше енергії — від 6 — 8 кВт для однофазних мереж і аж до 20+ кВт у високопродуктивних трифазних приладах, які здатні забезпечити потужний гарячий потік води за будь-якої пори року. Через таке високе навантаження категорично заборонено вмикати потужні водонагрівачі у звичайну побутову розетку на 16А, оскільки це призведе до оплавлення контактів, постійного вибивання автоматів або навіть до займання старої проводки.
Головні технічні вимоги для підключення лінії живлення:
- Кабель ВВГнг. Для прокладання силової лінії від розподільного щитка використовують виключно мідний трижильний кабель із негорючою ізоляцією.
- Переріз 2.5 мм². Застосовується для малопотужних приладів до 5 кВт, які найчастіше встановлюють на кухонних раковинах.
- Переріз 4 мм². Необхідний для стабільного та безпечного забезпечення техніки потужністю від 5.5 кВт до 7 кВт.
- Переріз 6 мм². Призначається для нагрівачів потужністю 7.5 — 9 кВт, які монтують для стабільної роботи душових кабін.
Перед придбанням приладу необхідно обов’язково уточнити виділену потужність на квартиру чи будинок у договорі з постачальником електроенергії.
За потреби збільшення ліміту кіловат доведеться офіційно звертатися до місцевої енергокомпанії для модернізації вводу та заміни лічильника.
Необхідні інструменти та монтажні матеріали
Для якісного монтажу обладнання власноруч необхідно заздалегідь підготувати технічний комплект інструментів і сполучних елементів.
Перелік монтажного приладдя:
- Перфоратор або дриль. Потрібен для свердління отворів у стіні під надійні кріпильні дюбелі корпусу.
- Розвідні ключі. Застосовуються для затягування різьбових з’єднань на патрубках і запірній арматурі.
- Фум-стрічка чи пакля. Використовуються для герметизації всіх нарізних вузлів і запобігання утворенню протікань.
- Труборіз або ножиці. Необхідні для точного торцювання пластикових елементів під час стаціонарного врізання в магістраль.
- Запірні крани. Встановлюються на вхідній лінії для швидкого перекриття подачі рідини в разі обслуговування.
- Трійники та шланги. Призначаються для відгалуження від основного трубопроводу та підведення потоку до приладу.
Особливу увагу слід приділити вибору сполучних деталей і шлангової продукції: використання якісних гумових ущільнювачів та надійної фум-стрічки є критично важливим, оскільки проточні системи зазнають суттєвих гідродинамічних навантажень під тиском. Дешеві або дефектні прокладки швидко зношуються під дією температурних коливань, що неминуче призведе до затоплення приміщення.
Механічна фіксація корпусу на стіні

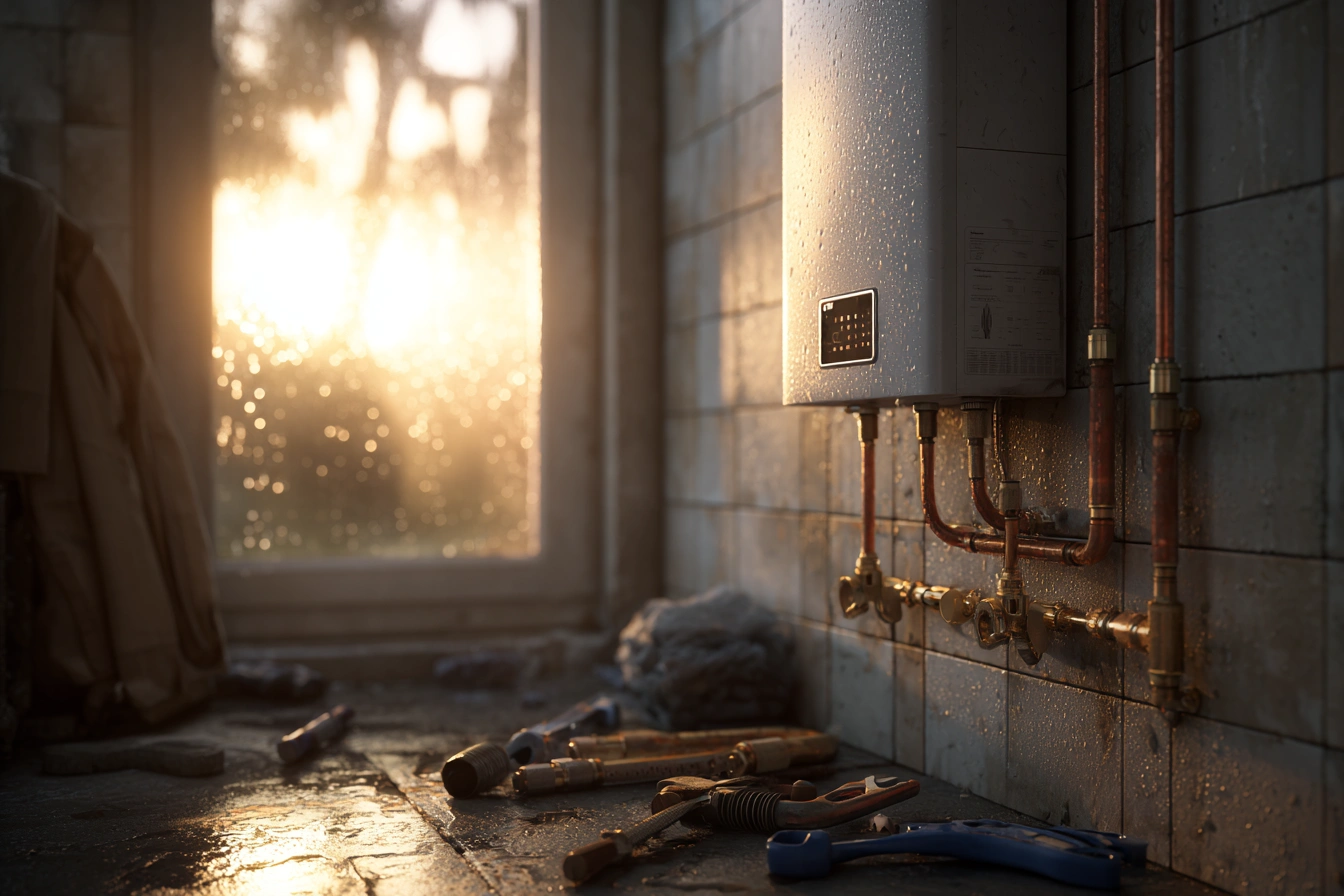

Монтаж починається з визначення точного положення пристрою на стіні та його жорсткої фіксації за допомогою кріпильних елементів. Прилад повинен монтуватися суворо вертикально та горизонтально за будівельним рівнем, без щонайменших перекосів, оскільки будь-яке відхилення від геометрії призведе до утворення повітряних пробок всередині робочої колби та подальшого миттєвого перегорання нагрівального елемента (ТЕНу). Корпус прикручують до стіни через заводські отвори за допомогою дюбелів, повністю виключаючи рухливість конструкції під час натискання кнопок чи поворотів регуляторів.
Вибір оптимального місця над раковиною або безпосередньо під нею здійснюється з урахуванням мінімальної довжини підводних шлангів і обов’язкового захисту корпусу від прямого попадання крапель чи бризок води. Перед купівлею та встановленням перевіряють клас захисту IP пристрою — для ванних кімнат він має бути не нижчим за IP24 або IP25. Також важливо забезпечити вільний і зручний доступ до панелі керування приладом для швидкого налаштування температури чи аварійного вимкнення пристрою.
Тимчасова схема інтеграції у водопровід через душовий шланг
Для регіонів України, де відбуваються регулярні профілактичні чи аварійні літні відключення гарячої води, чудово підійде простий сезонний варіант підключення через наявний змішувач у ванній кімнаті. Процес полягає в тимчасовому від’єднанні штатної душової лійки від гнучкого шланга та подальшому приєднанні цього ж шланга до вхідного патрубка водонагрівача, куди зазвичай подається холодна вода. Перенаправлення потоку рідини в нагрівальний пристрій здійснюється простим перемиканням штатного дивертора змішувача у режим душу.
Категорично забороняється встановлювати будь-які запірні вентилі, крани чи стандартні душові лійки з функцією зупинки потоку на вихідному патрубку гарячої води безнапірних водонагрівачів, оскільки це спричинить критичне підвищення тиску всередині пластикової колби та її подальший розрив.
Після завершення сезону вимкнень таку конструкцію можна демонтувати за кілька хвилин, повернувши душовий шланг змішувача у початкове положення.
Постійне стаціонарне підключення до системи водопостачання
Стаціонарний монтаж передбачає безпосереднє врізання приладу в магістральний стояк холодного водопостачання квартири чи будинку для постійного використання. Для реалізації цієї схеми на трубі холодної води після загального вхідного вентиля за допомогою трійника створюють окреме відгалуження, на якому обов’язково встановлюють індивідуальний запірний кульовий кран. Цей кран дозволить повністю ізолювати пристрій від системи для проведення профілактичних робіт, чищення фільтрів або заміни елементів без відключення всієї квартири.
Послідовність з’єднання патрубків і труб:
- Вхідний патрубок. Має синє маркування та підключається через запірний вентиль до магістралі з холодною водою.
- Вихідний патрубок. Позначений червоним кольором і призначений для виведення нагрітої рідини в систему розподілу.
- Підключення до змішувачів. Здійснюється через трійники за допомогою металопластикових або поліпропіленових труб для подачі води на мийку та в душ.
Усі з’єднання ретельно ущільнюють сантехнічним льоном або стрічкою, після чого проводять візуальну перевірку надійності стиків під тиском.
При стаціонарному підключенні напірного типу гаряча вода подаватиметься у штатні змішувачі автоматично під час відкриття відповідного вентиля.
Комунікація електроживлення та захисна автоматика
Електрична частина монтажу вимагає суворого дотримання правил безпеки через високу потужність приладу та його безпосередній контакт із водою. Підключення силової лінії виконують безпосередньо від головного електрощитка оселі без використання будь-яких проміжних розгалужувальних коробок чи подовжувачів. У щитку обов’язково монтують окремий двополюсний автоматичний вимикач, номінал якого чітко підбирають під потужність техніки (наприклад, автомат на 25А знадобиться для пристроїв до 5.5 кВт, а номінал 32А — для моделей потужністю до 7 кВт). Додатково в ланцюг інтегрують пристрій захисного відключення (УЗО) з током витоку не більше 10 — 30 мА, який миттєво знеструмить лінію в разі пошкодження ізоляції ТЕНу.
Використання та експлуатація будь-якого проточного водонагрівача без надійного та правильно облаштованого заземлювального контуру категорично заборонені, оскільки за наявності найменшого мікропробою струму на воду виникає пряма загроза для життя людини.
Після завершення прокладання дротів усі контакти на клемній колодці всередині корпусу нагрівача затягують із максимальним зусиллям для уникнення їхнього перегріву.
Процедура першого запуску та правила безпечного використання
Перше ввімкнення обладнання після монтажу або тривалого простою вимагає суворого дотримання безпечного алгоритму дій для запобігання виходу техніки з ладу. Спочатку необхідно відкрити кран подачі холодної води на змішувачі, щоб повністю заповнити внутрішню колбу приладу рідиною та витіснити все повітря, що накопичилося в системі. Тільки після того, як з виливу або душової лійки піде стабільний, рівний струмінь води без бульбашок і характерного шипіння, дозволяється вмикати кнопку живлення на корпусі пристрою чи подавати напругу через автомат.
Процес щоденного вимкнення техніки під час експлуатації відбувається у зворотному порядку, що є головним правилом довговічності ТЕНу. Спершу користувач повинен вимкнути кнопку нагріву або перевести регулятор у нульове положення, і лише через кілька секунд, коли крізь колбу пройде порція холодної води та охолодить нагрівальний елемент, можна повністю перекривати воду. Такий підхід захищає внутрішні деталі від теплового удару, утворення критичного шару накипу та випадкового закипання залишків рідини всередині камери.
Регулярне очищення сітчастих фільтрів на вході та видалення накипу з розпилювача лійки допоможуть підтримувати оптимальний тиск і подовжать термін служби приладу.
Чи є проточний нагрівач оптимальним рішенням для вашої оселі?
Ефективність і доцільність монтажу проточного водонагрівача цілком залежать від вашої готовності виділити окрему електричну лінію від щитка та правильно підібрати потужність приладу під конкретні завдання — від швидкого миття посуду на кухні до повноцінного прийняття душу в періоди профілактичних відключень. Перед придбанням техніки важливо тверезо оцінити стан локальної проводки, параметри автоматичних вимикачів на вході в оселю та рівень стабільності тиску в трубах водопостачання. Якщо технічні можливості мережі дозволяють здійснити безпечне підключення, цей компактний пристрій стане надійним джерелом миттєвої гарячої води, повністю виправдавши витрати на його встановлення.
